S型銅制散熱器
一，S型銅制散熱器概述:
1.S型銅制散熱器由銅管繞銅片構成，熱工性能好；
2.S型銅制散熱器適應于采暖，空調，冷卻，除濕，烘干等工程系統；
3.S型銅制散熱器為“s”型彎管直通式結構，最適于蒸汽熱源；
4.S型銅制散熱器型號表示說明：S①②—③—④
①—散熱管排數（1排，2排）；
②—散熱管翅片片距（R，M，T）
③—散熱器表面管數（根）
④—散熱器有效管長（吋）
5.S型銅制散熱器的散熱管特征：采用Φ16×1紫銅管繞10×0.2mm紫銅帶，然后整體搪錫處理，傳熱腐
系數高，耐蝕，按其單位長度散熱量大小， 分三種片距分別為R（片距3.2），中M（片距4.2）， 小T（片距6.5）。
S型銅制散熱器是一種標準型號的散熱排管，適用于蒸汽加熱系統，因其進出水接頭分置于排管兩側，所以采用曲管來消除受熱膨脹及其它原因所造成的應力。翅片管均用Φ 16×1mm 紫銅管繞制上 10×0.2mm 的皺折紫銅帶而成，呈螺旋狀，具有 3.2mm—“R”、4.2mm—“M”，6.5mm—“T”三種不同的片距“R”片距，片距小而散熱面積大具有最大的散熱量；“M”種片距，片距較大，散熱量及空氣阻力均較小；“T”種片距，片距最大，適用于蒸汽壓力較高而空氣溫升較低的情況。翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。翅片管與進氣的回水總管的連接，均采用銅焊，其它工藝細節，均嚴格要求，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。
S型銅制散熱器編號方法為：
型號—排數（片距代號）—表面管數—表面管長（英寸）。
如采用兩排，片距為3.2mm，表面管數為21，
管長為60英寸，則為S—2( R)—21—60。
S型銅制散熱器基本參數表如下：
|
性能項目
|
狀態
|
片距
|
實驗公式
|
|
傳熱系數
（Kcal/m.h.℃）
|
冷卻
|
R
|
（低溫水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1
|
|
加熱
|
R
|
（高溫水）K=21.9Vr0.0556ω0.0115
|
|
|
R
|
（蒸汽）K=17Vr0.608
|
||
|
M
|
（蒸汽）K=18.60.608
|
||
|
T
|
（蒸汽）K=17.95Vr0.608
|
||
|
空氣阻力（mm H2O）
|
干阻力
|
R
|
△H干=0.11Vr1.98N
|
|
M
|
△H干=0.55Vr8.908N
|
||
|
T
|
△H干=0.44Vr1.84N
|
||
|
濕阻力
|
R
|
△H濕=0.16Vr1.84N
|
|
|
水?阻?力
|
R．M．T
|
△h=1.1ω-1.854N
|
|
表2.S型銅制散熱器的基本性能實驗公式表
|
性能項目
|
狀態
|
片距
|
實驗公式
|
|
傳熱系數
（Kcal/m.h.℃）
|
冷卻
|
R
|
（低溫水）K=[1/14Vr0.857ξ0.87+1/242.2ω0.8] -1
|
|
加熱
|
R
|
（高溫水）K=21.9Vr0.0556ω0.0115
|
|
|
R
|
（蒸汽）K=17Vr0.608
|
||
|
M
|
（蒸汽）K=18.60.608
|
||
|
T
|
（蒸汽）K=17.95Vr0.608
|
||
|
空氣阻力（mm H2O）
|
干阻力
|
R
|
△H干=0.11Vr1.98N
|
|
M
|
△H干=0.55Vr8.908N
|
||
|
T
|
△H干=0.44Vr1.84N
|
||
|
濕阻力
|
R
|
△H濕=0.16Vr1.84N
|
|
|
水阻力
|
R．M．T
|
△h=1.1ω-1.854N
|
|
三、S型銅制散熱器 基本參數
|
表面
管數
|
基本參數
|
排數
|
有效管長（吋）
|
B
|
||||||||
|
24
|
30
|
36
|
42
|
48
|
54
|
60
|
66
|
72
|
mm
|
|||
|
12
|
散熱面積（m2）
受風表面積（m2）
通風凈截面積（m2）
進出管接頭（ZG″）
進出管接頭（ZG″）
凈重
凈重
|
2R
1或2
1或2R
1
2
1
2
|
9
0.26
0.144
2
2
29.1
37
|
11.25
0.395
0.18
2
2
32.8
42.5
|
13.5
0.39
0.216
2
2
36.5
48
|
15.75
0.455
0.252
2
2
40.2
53.5
|
18
0.52
0.288
2
2
43.9
59
|
20.25
0.585
0.324
2
2
47.6
64.5
|
22.5
0.65
0.36
2
2
51.3
70
|
24.75
0.715
0.396
2
2.5
55
75
|
27
0.78
0432
2
2.5
58.7
81.1
|
530
|
|
15
|
散熱面積（m2）
受風表面積（m2）
通風凈截面積（m2）
進出管接頭（ZG″）
進出管接頭（ZG″）
凈重
凈重
|
2R
1或2
1或2R
1
2
1
2
|
11.25
0.325
0.18
2
2
34
43.4
|
14.06
0.406
0.225
2
2
38.3
50
|
16.88
0.488
0.27
2
2
42.6
57
|
19.68
0.569
0.315
2
2
49.9
64
|
22.5
0.65
0.36
2
2
51.2
71
|
25.31
0.731
0.405
2
2
55.5
78
|
28.13
0.812
0.45
2
2.5
59.8
85
|
30.34
0.894
0.495
2
2.5
64.1
92
|
33.75
0.975
0.54
2
2.5
68.4
99
|
636
|
|
18
|
散熱面積（m2）
受風表面積（m2）
通風凈截面積（m2）
進出管接頭（ZG″）
進出管接頭（ZG″）
凈重
凈重
|
2R
1或2
1或2R
1
2
1
2
|
13.5
0.39
0.216
2
2
39
50
|
16.88
0.488
0.27
2
2
44
57.8
|
20.25
0.586
0.324
2
2
49
65.6
|
23.63
0.684
0.378
2
2
54
73.4
|
27
0.782
0.432
2
2.5
59
81.2
|
30.38
0.88
0.486
2
2.5
64
89
|
33.75
0.978
0.54
2
2.5
69
96.8
|
37.13
1.076
0.594
2
2.5
74
104.6
|
40.5
1.174
0.648
2.5
2.5
79
112.4
|
742
|
|
21
|
散熱面積（m2）
受風表面積（m2）
通風凈截面積（m2）
進出管接頭（ZG″）
進出管接頭（ZG″）
凈重
凈重
|
2R
1或2
1或2R
1
2
1
2
|
15.75
0.455
0.252
2.5
2.5
43
57
|
19.69
0.568
0.315
2.5
2.5
48.5
66
|
23.63
0.681
0.378
2.5
2.5
54
75
|
27.56
0.794
0.441
2.5
2.5
59.5
84
|
31.5
0.907
0.504
2.5
2.5
65
93
|
35.44
1.02
0.567
2.5
2.5
70.5
102
|
39.38
1.133
0.63
2.5
2.5
76
111
|
43.31
1.246
0.693
2.5
2.5
81.5
120
|
47.35
1.359
0.756
2.5
2.5
87
129
|
848
|
|
24
|
散熱面積（m?）
受風表面積（m?）
通風凈截面積（m?）
進出管接頭（ZG″）
進出管接頭（ZG″）
凈重
凈重
|
2R
1或2
1或2R
1
2
1
2
|
18
0.52
0.288
2.5
2.5
50
64
|
22.5
0.65
0.36
2.5
2.5
56
74
|
27
0.78
0.432
2.5
2.5
62
84
|
31.5
0.91
0.504
2.5
2.5
62
84
|
36
1.04
0.576
2.5
2.5
74
104
|
40.5
1.17
0.648
2.5
2.5
80
114
|
45
1.3
0.72
2.5
2.5
86
124
|
49.5
1.43
0.793
2.5
2.5
92
134
|
54
1.56
0.864
2.5
2.5
98
144
|
954
|
|
|

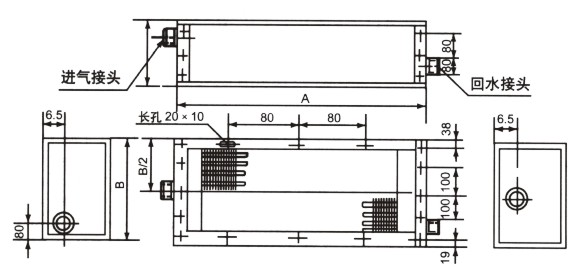

A（mm）
|
|
830
|
980
|
1130
|
1280
|
1430
|
1580
|
1730
|
1880
|
2030
|
外形
尺寸
|
無錫市德利達換熱器制造有限公司的產品主要有換熱器，散熱器，加熱器，冷卻器，標準型號換熱器，各種非標型號換熱器，雙金屬翅片管，鋼鋁復合翅片管，螺旋翅片管，高頻焊螺旋翅片管，繞片式翅片管，軋片式翅片管，空氣熱交換器，空氣冷凝器，表冷器，SRZ型換熱器，F(xiàn)UL型油冷卻器，KL型油冷卻器，GLII型換熱器，蒸汽換熱器，油冷卻器，余熱回收換熱器，導熱油散熱器，不銹鋼換熱器，木材干燥專用換熱器，暖風機等，尤其是S型銅制散熱器的生產基地，具有質量優，價格惠等優勢。歡迎前來洽談！
